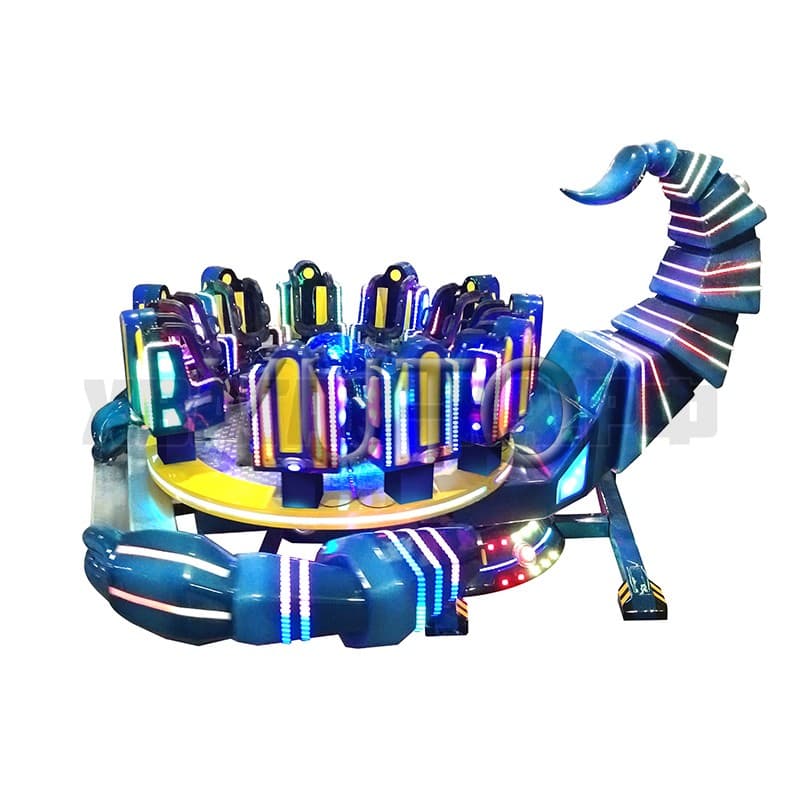

Король скорпионов mach-20996

Технические параметры

Вместимость: 10 шт. Скорость вращения (Коротация и транспонирование): 6 об/мин Частота вращения: 20 кадров в минуту Высота вверх и вниз: 1 м Скорость вращения: 1.8 м/с Напряжение: 380 В 50-60 Гц Мощность ： 6кВт Площадь：φ8м*H3.8м Инструкции по установке Короля Скорпионов Отчет об инспекции Царя Скорпионов от CCIC

Сфера применения

Аттракцион на качелях в парке развлечений подходит для использования в парке развлечений и других крытых и открытых местах развлечений; Машина подходит для использования на высоте 2000 м над уровнем моря; Температура составляет от -20 ℃ до 40 ℃, а относительная влажность окружающей среды составляет менее 90%; Питание: 3N-380 В/220 В 50 Гц, система заземления TN-S; Диапазон колебаний питающего напряжения не должен превышать номинального значения + 10 %; Оборудование не может быть установлено под линией высокого напряжения.

Принцип работы и структура

Компонент машины Машина состоит из базовой рамы, электрического устройства, вращающегося устройства, компонентов кабины и шкафа управления. После подачи электричества кабины вращаются с помощью электрического устройства, а приводной двигатель вращающегося устройства работает, чтобы кабины вращались. и транспонировать с равномерным движением. Он показывает трехмерный эффект качания, коротации и транспонирования движения, который связан с скоординированной работой их системы вращающегося устройства.

Установка и тестирование машины

Подготовительные работы перед установкой Подтвердите место установки (площадь и высота парка развлечений должны быть достаточными для нормальной работы машины); Проводить инвентаризацию товаров по упаковочному листу; Внимательно прочитайте и изучите содержание руководства и структуры оборудования； Требуется не менее 1 соответствующего квалификационного сертификата (установка, модификация) владельца с квалифицированными рабочими во время установки. Инструменты подготовлены Общие инструменты для механического и электрического монтажа. Цепная таль (2 тонны), стальная проволока (диаметр 10 мм), защелка; Защитный шлем, перчатки, простое стекло. Процедура установки Установка компонента базовой рамы Компонент базовой рамы состоит из базовой рамы, базового шасси, компонентов двигателя и частей для тестирования сигналов. Машина должна быть закреплена устойчиво с помощью винта и стать завершенной базовой рамой. После сборки требуется, чтобы обе стороны, левая и правая, были горизонтальными и аккуратными, она должна быть вертикальной с концевой рамой, чтобы убедиться, что все кабины могут работать нормально, наконец . Установка компонентов FRP Чтобы установить кабины базового шасси в соответствии с номером позиции, затем установите другое украшение FRP. Последнее, чтобы установить лестницу. Отладка На основе требований конструкции машины к электропроводке, связанной с питанием, после подачи питания для включения выключателя питания и других. Ожидание, и каждый индикатор должен находиться в рабочем состоянии. Тестирование работы оборудования. Убедитесь, что вокруг нет препятствий и никто не может сидеть на оборудовании. Нажмите кнопку «СТАРТ», после чего через 3 секунды после звонка автомобиль тронется с места. Когда игра закончилась, вы снова услышали звонок и машина остановилась. Во время работы, пожалуйста, следите за ходом работы и останавливайте машину при возникновении проблем. Лучше сделать запись для более поздних корректировок.

Эксплуатация

Оборудование должно эксплуатироваться специализированным техником. Включите выключатель питания и выключатель утечки тока в шкафу управления. Нажмите кнопку «СТАРТ», после того, как прозвенит звонок, машина начнет работать. Реле времени может контролировать и устанавливать время до тех пор, пока машина не остановится в заданное время. Чтобы запустить без нагрузки три раза в день, прежде чем заняться бизнесом. Убедитесь, что все в порядке, что может делать бизнес. Игроков просят пристегнуть ремни безопасности. Любая проблема во время работы машины, нажмите кнопку «СТОП», машина перестанет работать. Перезапустите машину после внезапной остановки, поверните на 60 градусов вправо, чтобы повернуть кнопку «СТОП», чтобы сбросить систему и перезапустить. Когда игра закончится, машина должна нормально нацелиться на платформу и остановиться. Затем игроки могут выйти. Отключите питание, когда не работаете.

Поддерживать

Примечание：Электропитание должно быть отключено!!! Для проведения проверки требуется профессиональный специалист. (Таблица 1-4) Если что-то не так с машиной, остановите ее и попросите ремонтника отремонтировать, после ремонта можно работать. Оборудование должно проходить полный капитальный ремонт каждый месяц. Капитальный ремонт Содержание: Проверьте, не ослаблены ли винты Проверьте состояние смазки подшипников, осевых пальцев и колесного редуктора, при необходимости долейте смазочное масло. Трансмиссионное масло следует доливать в редукторы после пробега 6 месяцев. Циклоидный редуктор не может работать без трансмиссионного масла, иначе он выйдет из строя. Преобразователь частоты не может быть отлажен непрофессионалом. Любая проблема, пожалуйста, свяжитесь с поставщиком оборудования. Расчетный срок службы оборудования 10 лет. После того, как машина проработала 4800 часов (2 года), необходимо тщательно проверить все штифты оси и сварные швы. Штифты оси, возможно, придется заменить, а сварные швы при необходимости придется снова припаять.

Решение Проблем

Примечание. При проверке машин питание должно быть отключено. Статус
Причина отказа Решения Нет питания l Перегорел предохранитель.

l Воздушный выключатель сработал
l Заменить предохранитель.
l Включите выключатель.
Оборудование не работает или работает плохо.
l Нет выходного напряжения трансформатора 220 В/15 В.

l Повреждены кнопки «Старт» и «Стоп» или произошел сбой подключения.

l Ошибка подключения контактора переменного тока.

l Проблема вращающегося устройства.
l Повторно подключите провод 15 В, замените трансформатор (если он поврежден)
l Переподключите кнопки или замените кнопки.
l Замените контактор переменного тока.
l Проверьте натяжение треугольного ремня/ Проверьте давление в шинах.
Нет музыки
l Повреждены динамики.

l Управление (музыкальная плата) повреждено.

l Соединение не удается.
l Замените громкоговоритель(и).
l Измените музыкальную плату. (Или музыкальный формат.)
l Снова подключите провод.
Светодиоды погасли
l Проводящее кольцо не находится под напряжением.

l Реле было повреждено.

л Лампочки перегорели.
l Замените угольную щетку
л Замените реле.
l Замените лампочки.

Уведомление для пассажиров

Детям до пяти лет или ростом ниже 1.1 м не разрешается играть в одиночку.  Людям с сердечными заболеваниями, гипертонией, эпилепсией отказываются.  Во время игры нельзя есть и курить. Срочное рассеивание Во время работы машины, в случае возникновения чрезвычайной ситуации, нажмите кнопку «Стоп», чтобы остановить машину. Отключите питание и опустите пассажира после того, как машина полностью остановится. Нужно делать дисперсионный тест раз в три месяца и делать запись. Ежедневная эксплуатация/Требования к обслуживающему персоналу Перед эксплуатацией оборудования оператор/техник должен пройти обучение. Оператор/техник по техническому обслуживанию будет заниматься ежедневной эксплуатацией и осмотром, а также базовым ремонтом. Перед запуском машины оператор и обслуживающий персонал должны объяснить уведомление игроку и проверить предохранительное устройство. Убедитесь, что пассажиры уже пристегнуты ремнями безопасности, никто не остается на платформе и ничего внутри площадки, машина может начать работу. Во время работы машины, пожалуйста, следите за монитором. При возникновении проблем остановите машину. Во время работы машины оператор не может покинуть ее; машина не может управляться необученными людьми. Оборудование должно быть протестировано и проверено на безопасность перед началом работы. Например, предохранительный ремень в порядке или винт ослаблен или нет, чтобы убедиться, что машина без каких-либо проблем для игры. После выходного дня оператор должен ежедневно убирать парк. Специалист по техническому обслуживанию должен проверять и обслуживать машину, чтобы убедиться, что она работает нормально на следующий день. Оператор должен проводить осмотр каждый день и делать записи. Не перемещайте электрическую цепь случайным образом, если что-то не так с машиной, попросите профессионала разобраться с этим. выключите питание, когда оператор покинет диспетчерскую.

После службы

Пользователь должен сохранить знак товара, свидетельство об утверждении, договор купли-продажи, покупку
доказательство и технический документ. Все проблемы после продажи, пожалуйста, позвоните по телефону 13928150694 и обратитесь в отдел послепродажного обслуживания. Перед эксплуатацией оборудования оператор должен прочитать это руководство. Гарантийный срок всей нашей продукции составляет шесть месяцев после поступления оборудования к клиентам. (Кроме техногенных повреждений и непреодолимых происшествий, таких как плохая погода, землетрясение и т. д.…) В течение гарантийного срока мы взимаем с клиентов плату только за доставку запасных частей. Если заказчик планирует провести капитальный ремонт, обратитесь к производителю за консультацией. Наша компания НЕ несет ответственности за любой несчастный случай, если оборудование эксплуатировалось/ремонтировалось людьми без разрешения.
